Электрический клапан HM-C-EL
для орошениягидравлическийс ручным управлением

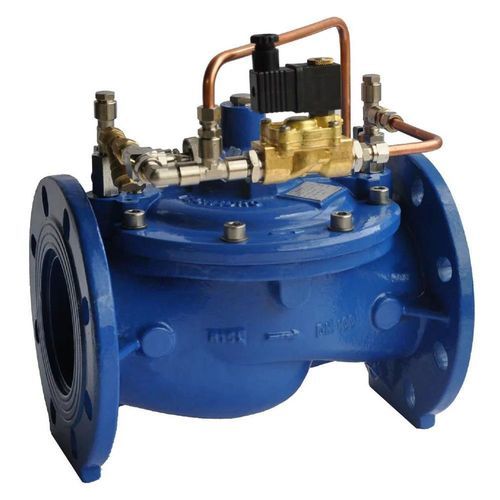

Электрический клапан - HM-C-EL - TECNIDRO - для орошения / гидравлический / с ручным управлением
Электрический клапан - HM-C-EL - TECNIDRO - для орошения / гидравлический / с ручным управлением
Добавить в папку «Избранное»
Добавить к сравнению
Более подробная информация на сайте TECNIDRO

Характеристики

Применение
для орошения
Привод
гидравлический, с ручным управлением, электрический
Материал
нейлоновый, из нержавеющей стали, из чугуна
Степень защиты
усиленный
Другие характеристики
резьбовой, 2 канала
DN

МАКС.: 300 mm
(11,811 in)

МИН.: 80 mm
(3,15 in)

Описание

Общее описание
  • Hydromodul-C Electric — мембранный гидравлический регулирующий клапан с электроприводом (соленоид), разработан для орошения, водоводов и гидротехнических объектов. Предназначен для низких потерь напора, стойкости к кавитации и гибкой конфигурации пилотного контура.


Применение
  • Системы орошения, городские водоводы, распределение питьевой воды и промышленные водоснабжающие системы, где требуется надежное регулирование давления и защита от кавитации.


Ключевые особенности
  • Гидродинамическое исполнение корпуса без застойных карманов (низкие потери давления)
  • Стандартный корпус: ковкий чугун GS500/GGG50 (углеродистая сталь по запросу)
  • Покрытие: полиэфирная порошковая краска, отверждённая при 200°C, мин. толщина 250 μm
  • Полностью направляемый шток поршня с направлением, независимым от седла уплотнения
  • Форма диска поршня и седла разработаны для снижения риска кавитации; опциональное съёмное седло из нержавеющей стали для повышенной стойкости
  • Беспрепятственный полный проход; отсутствие спиц и решёток в закрывающей секции для снижения засоров и упрощения обслуживания
  • Опциональное применение рассеивающей клеточной заглушки без изменения клапана для рассеивания более высокого давления и стабилизации открытия
  • Шток и возвратная пружина из нержавеющей стали, пружина расположена вне потока для предотвращения дополнительной турбулентности и засоров
  • Диаграмма Buna-N с нейлоновым усилением и антиабразивное полиуретановое уплотнение поршня
  • Все давления и управляющие соединения выведены по крышке клапана для удобства доступа
  • Основной манометр для калибровки пилота в комплекте; дополнительные манометры по запросу
  • Опциональная пробка слива на днище клапана для полной продувки при промерзании


Соответствие стандартам
  • От фланца до фланца: UNI-EN 558-1, DIN 3202 серия F5
  • Сверловка фланцев: ISO PN10-16; ANSI 150-300 по запросу
  • Соответствует требованиям для использования с питьевой водой: DM174 / GU166 / DE98/83CE


Технические характеристики
  • Коммерческое наименование: Hydromodul-C
  • Материал корпуса: ковкий чугун GS500/GGG50 (углеродистая сталь по запросу)
  • Защитное покрытие: порошковая полиэфирная краска, отверждение при 200°C, мин. 250 μm
  • Варианты седла: стандартное седло; съёмное седло из нержавеющей стали для сопротивляемости кавитации
  • Мембрана: Buna-N с нейлоновым усилением
  • Уплотнение поршня: антиабразивный полиуретан
  • Шток и пружины: нержавеющая сталь (возвратная пружина расположена вне потока)
  • Проход: беспрепятственный полный проход
  • Обслуживание: доступ к внутренним частям без снятия клапана с трубопровода; обслуживание пилотной схемы возможно в процессе эксплуатации
  • Пилотный манометр: основной манометр для калибровки пилота в комплекте (доп. манометры опционально)


Документация
  • Технический паспорт: HM-C-EL-ITA_ENG-v02.pdf (1.52 MB)


Обслуживание и опции
  • Конструкция облегчает техническое обслуживание с доступом к внутренним компонентам без демонтажа клапана; обслуживание пилотного контура возможно при работающем клапане
  • Опции: съёмное седло из нержавеющей стали, рассеивающий клеточный затвор, сливная пробка, дополнительные манометры
