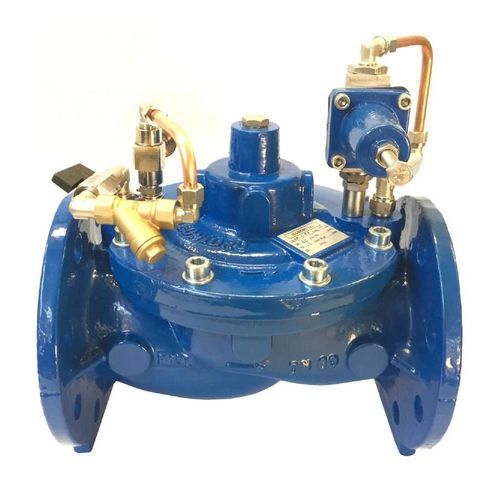

Клапан для орошения HM-C-RP2M

с ручным управлениемнейлоновыйиз нержавеющей стали

Редукционный клапан Hydromodul-C — это пилотируемый регулирующий клапан, предназначенный для снижения и стабилизации давления на выходе в водопроводных и оросительных системах. Он сочетает в себе глобусный корпус с низкими потерями давления и опции для повышения стойкости к кавитации, а также обеспечивает доступ для обслуживания на месте.

Основные характеристики

• Глобусный корпус с высокой гидродинамическим качеством без зон застоя для минимальных потерь давления.
• Свободный проход без препятствий (без спиц и решеток) для снижения засорения и упрощения обслуживания.
• Шток полностью направлен; направляющая штока независима от седла; форма поршня и седла разработана для снижения риска кавитации.
• Опциональное съемное седло из нержавеющей стали для повышения устойчивости к кавитации.
• Опциональный рассеивающий корпус-заглушка (cage obturator) может быть установлен без модификации клапана для рассеивания больших перепадов давления и стабилизации открытия.
• Возвратная пружина расположена вне потока, чтобы избежать дополнительной турбулентности и засорения.
• Проектирование для простого обслуживания: внутренние детали доступны без демонтажа клапана с трубопровода; обслуживание пилотной цепи возможно при работающем клапане; все давления/командные подключения расположены на крышке клапана.
• Опциональная сливная пробка внизу клапана для полного слива (полезно при заморозках).
• Основной манометр для калибровки пилота входит в комплект; дополнительные манометры по запросу.
• Функции клапана могут быть изменены или расширены путем простых изменений пилотной цепи.

Технические характеристики

• Стандартный материал корпуса: ковкий чугун GS500 / GGG50 (чугун/сталь по запросу).
• Покрытие: полиэфирная порошковая окраска в печи при 200 °C, минимальная гарантированная толщина 250 μm.
• Шток и возвратная пружина: нержавеющая сталь.
• Крепления крышки: болты из нержавеющей стали.
• Мембрана: Buna-N с нейлоновым армированием.
• Уплотняющий диск поршня: полиуретан, стойкий к абразии.
• Стандарт между фланцами: UNI-EN 558-1, серия DIN 3202 F5.
• Развертка фланцев: ISO PN10-16; совместимость с ANSI 150-300 по запросу.
• Подходит для работы с питьевой водой (DM174 / GU166 / DE98/83CE).

Области применения

• Системы орошения
• Муниципальное водоснабжение и гидротехнические сооружения
• Промышленные водопроводные сети

Обслуживание и опции

• Линейное обслуживание без демонтажа клапана.
• Обслуживание пилотной цепи возможно при работающем клапане.
• Съемное седло из нержавеющей стали и рассеивающие корпуса опциональны для условий с большими перепадами давления.
• Сливная пробка для полного слива при заморозках.
• Дополнительные манометры и варианты сверловки фланцев по запросу.

Документация

• Технический лист: HM-C-RP2M-ITA_ENG-v02.pdf (1.66 MB) — техническая документация с размерами, материалами и характеристиками.
