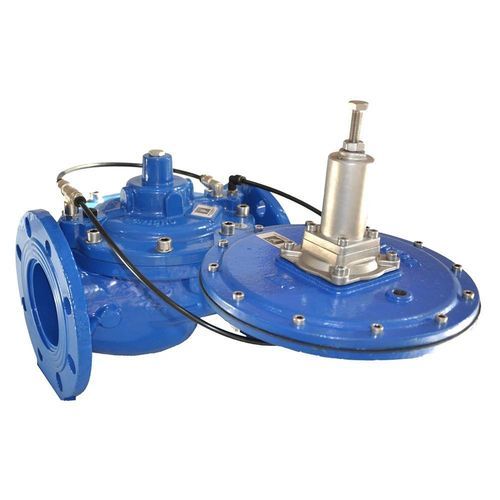

Клапан для контроля HM-C-ALT

для орошенияс ручным управлениемиз металла

Обзор
Высотный регулировочный клапан Hydromodul-C — металлический управляющий клапан, разработанный для высотной (уровневой) регуляции в системах орошения и водоснабжения. Он поддерживает заданный пьезометрический уровень с помощью пилотного контура, контролирующего статическое давление и управляющего основным клапаном. Корпус оптимизирован с точки зрения гидродинамики для снижения потерь давления и исключения зон застоя.

Принцип работы

• Высотный пилот фиксирует статическое давление удалённого резервуара и модулирует открытие основного клапана для поддержания постоянного уровня.
• Двухходовой высотный пилот управляет командой основного клапана.
• Игольчатые (регулирующие) клапаны обеспечивают настройку скорости срабатывания и динамики открытия/закрытия.

Основные характеристики

• Гидродинамический глобусный корпус без застойных полостей для уменьшения потерь давления.
• Стандартный материал: узловая чугунная отливка GS500 / GGG50; при необходимости доступна углеродистая сталь.
• Покрытие: полимерный полиэфирный порошковый лак с отжигом при 200°C, минимальная толщина ≥ 250 μm.
• Шток плунжера полностью направлен; направляющая независима от седла уплотнения.
• Форма диска и седла разработана для снижения риска кавитации.
• Опционально: съёмное седло из нержавеющей стали для повышения устойчивости к кавитации.
• Проход без препятствий, полный проход — отсутствуют спицы или решётки в закрывающей секции, что снижает засоры и упрощает обслуживание.
• Опционально может быть установлен рассеивающий клеточный затвор без модификации корпуса для рассеивания больших перепадов давления и стабилизации открытия.
• Шток и возвратная пружина из нержавеющей стали; пружина расположена вне потока, чтобы избежать дополнительных турбулентностей и засоров.
• Болты крышки из нержавеющей стали.
• Мембрана Buna-N с нейлоновым усилением и антиабразивный полиуретановый уплотнительный диск плунжера.
• Конструкция облегчает обслуживание: доступ к внутренним частям без демонтажа клапана из трубопровода; все давления/командные подключения выведены на крышку, что позволяет обслуживать пилотный контур при работающем клапане.
• Опциональная сливная пробка внизу клапана для полного слива при угрозе промерзания.
• Основной манометр для калибровки пилота включён; дополнительные манометры опциональны.
• Функции клапана могут быть изменены или дополнены простыми изменениями пилотного контура.

Области применения

• Контроль уровня в надземных резервуарах и цистернах.
• Ирригационные системы, водопроводные сети, станции очистки и промышленные водопроводные системы, требующие регулирования уровня без электрических датчиков.

Соответствие стандартам

• Размеры от фланца до фланца: UNI-EN 558-1, DIN 3202 серия F5.
• Сверловка фланцев: ISO PN10-16; совместимость с ANSI 150-300 по запросу.
• Соответствует требованиям для воды, предназначенной для потребления человеком: DM174 / GU166 / DE98/83CE.

Технические характеристики

• Семейство моделей: Hydromodul-C.
• Материал корпуса (стандарт): ковкий чугун GS500 / GGG50 (по запросу — углеродистая сталь).
• Отделка поверхности: полиэфирное порошковое покрытие с отжигом при 200°C, ≥250 μm.
• Варианты седла: стандартное седло; съёмное седло из нержавеющей стали (опция) для защиты от кавитации.
• Внутренние уплотнения: мембрана Buna-N с нейлоновым армированием; антиабразивный полиуретановый уплотнительный диск плунжера.
• Шток и крепления: шток и возвратная пружина из нержавеющей стали; болты крышки из нержавеющей стали.
• Путь потока: полный проход, конструкция без препятствий.
• Опциональные аксессуары: рассеивающий клеточный затвор, сливная пробка, дополнительные манометры.
• Стандарты: UNI-EN 558-1, DIN 3202 F5; сверловка фланцев ISO PN10-16 (ANSI 150-300 по запросу); соответствие для питьевой воды DM174 / GU166 / DE98/83CE.

Документация

• Технический паспорт доступен (PDF, 1.51 MB).
