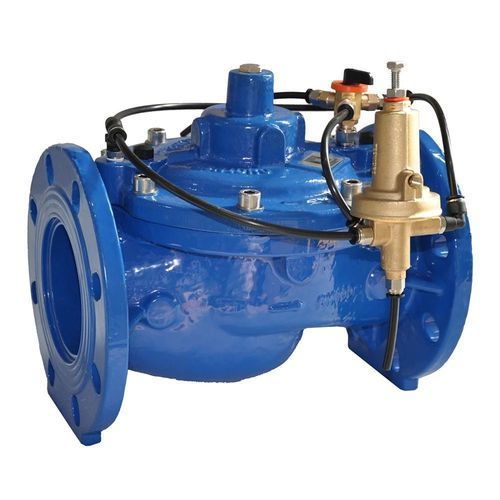

Клапан для орошения HM-C-SP3B

гидравлическийс ручным управлениемнейлоновый

Обзор

Клапан поддержания давления Hydromodul-C (Tecnidro) — это пилотируемый регулирующий клапан, разработанный для поддержания минимального давления в верхнем по потоку участке в системах водоснабжения и орошения. Обеспечивает высокую гидравлическую эффективность, опции защиты от кавитации и упрощённый доступ для обслуживания.

Основные характеристики

• Гидродинамический корпус типа «глобус» без зон застоя (низкие потери давления)
• Материал корпуса: ковкий чугун GS500/GGG50 (углеродистая сталь по запросу)
• Порошковая полиэфирная окраска в печи при 200°C, минимальная гарантированная толщина 250 μm
• Шток поршня полностью направлен для стабильного хода
• Форма диска и седла поршня снижает риск кавитации
• Направляющая штока независима от седла уплотнения
• Съёмное нержавеющее седло опционально для повышенной стойкости к кавитации
• Свободный проход без препятствий для беспрепятственного потока
• Отсутствие спиц или решёток в закрывающей части для уменьшения засоров и упрощения обслуживания
• Опциональный рассеивающий корпус‑затвор (dissipating cage obturator) устанавливаемый без модификации клапана для стабилизации открытия при большом перепаде давления
• Шток и возвратная пружина из нержавеющей стали (пружина расположена вне потока)
• Крепёжные болты из нержавеющей стали фиксируют крышку на корпусе клапана
• Мембрана из Buna‑N с нейлоновым усилением
• Износостойкая полиуретановая уплотнительная пластина поршня
• Конструкция допускает доступ к внутренним частям для обслуживания без снятия клапана с трубопровода
• Управляющие подключения выполнены только через крышку; прямых подключений к корпусу нет
• Возможность обслуживания пилотного контура при работающем клапане
• Опциональная пробка слива внизу для полного осушения при замерзании
• Основной манометр для калибровки пилота входит в комплект; дополнительные манометры по запросу
• Функции клапана могут быть изменены или дополнены простыми модификациями пилотного контура

Технические характеристики

• Производитель: Tecnidro
• Модель / Серия: Hydromodul-C
• Тип изделия: клапан поддержки / регулирования давления для водоснабжения и орошения
• Материал корпуса: ковкий чугун GS500 / GGG50 (углеродистая сталь по запросу)
• Внешняя отделка: порошковая полиэфирная окраска при 200°C, минимальная гарантированная толщина 250 μm
• Материал мембраны: Buna‑N с нейлоновым усилением
• Уплотнение поршня: полиуретан противоизнашиваемый
• Шток и возвратная пружина: нержавеющая сталь (пружина вне потока)
• Опции: съёмное нержавеющее седло, рассеивающий корпус‑затвор, сливная пробка, опциональный манометр
• Документация: технический паспорт (PDF доступен)
• Категории продукта: Hydromodul C Control Valves — Водопровод / Орошение
• Статус на складе: in stock
