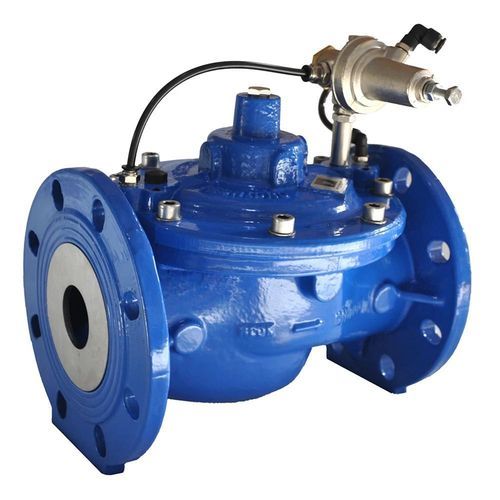

Клапан для контроля HM-C-QP2X

для орошенияс ручным управлениемиз нержавеющей стали

Клапан регулирования расхода Hydromodul-C предназначен для орошения, водоснабжения и промышленных применений. Обеспечивает низкие потери напора, решения против кавитации и конструкцию, упрощающую техническое обслуживание. Корпус выполнен типа «globe», оптимизирован для высокой гидродинамики и простого доступа к внутренним деталям.

Ключевые особенности и конструктивные примечания:

• гидродинамически проработанная секция корпуса типа «globe», без зон застойных течений (конструкция с низкими потерями давления);
• стандартное исполнение из ковкой железа GS500/GGG50; исполнение из углеродистой стали по запросу;
• порошковая полиэфирная краска, запеченная при 200°C, минимальная гарантируемая толщина 250 μm;
• шток поршня полностью направлен;
• особая форма диска поршня и седла для снижения риска кавитации;
• направляющая штока независима от седла уплотнения;
• съемное опциональное седло из нержавеющей стали для повышенной стойкости к кавитации;
• беспрепятственный полный проход;
• отсутствие спиц или решетки в зоне закрытия для снижения обслуживания и риска засоров;
• опциональная установка рассеивающего клеточного обтюратора без модификации клапана для рассеивания больших давлений и стабилизации открытия;
• шток и возвратная пружина из нержавеющей стали;
• возвратная пружина размещена вне потока, чтобы избежать дополнительных турбуленций и засоров;
• болтовое крепление крышки к корпусу из нержавеющей стали;
• диафрагма Buna-N с нейлоновым усилением;
• поршневой уплотнительный диск из износостойкого полиуретана;
• конструкция, облегчающая обслуживание, с доступом к внутренним деталям без демонтажа клапана из трубопровода;
• обслуживание упрощено: отсутствуют соединения между основным корпусом клапана и контуром управления; все давления/управляющие соединения выполнены только на крышке клапана;
• возможность проведения работ по обслуживанию пилотного контура при работающем клапане;
• сливная пробка (опция) на днище клапана для полного слива при промерзании;
• основной манометр для калибровки пилота включен; дополнительные манометры по запросу;
• функции клапана могут быть изменены или дополнены простой модификацией пилотного контура.

Соответствие стандартам:

• По фланцам: UNI-EN 558-1, DIN 3202 серия F5.
• Сверление фланцев: ISO PN10-16; совместимость с ANSI 150-300 по запросу.
• Соответствует требованиям для воды, предназначенной для потребления человеком: DM174 / GU166 / DE98/83CE.

Характеристики / технические спецификации:

• Brand: Tecnidro
• Коммерческая модель: Hydromodul-C
• Предназначенные применения: орошение; водоснабжение; промышленность
• Функция: клапан регулирования расхода (корпус типа «globe», беспрепятственный полный проход)
• Документация: технический паспорт (PDF) доступен
