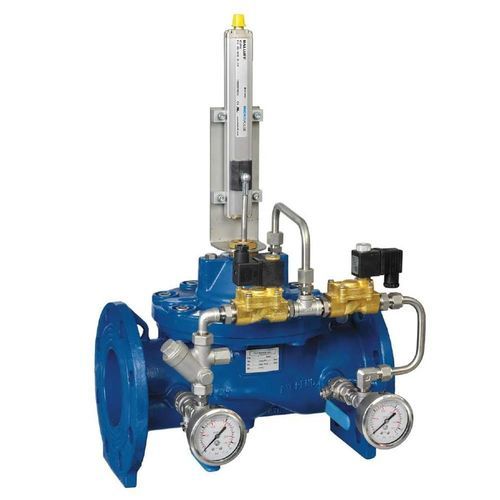

Клапан для контроля HM-C-SS

для орошениягидравлическийэлектрический

Электронный регулирующий клапан HMC-SS Hydromodul-C сочетает модулирующий гидравлический главный клапан, приводимый давлением в сети, с электронной системой управления, изменяющей открытие главного клапана в соответствии с сигналами специализированного электронного контроллера. Предназначен для полностью автоматического регулирования в системах орошения и водоснабжения, обеспечивает управление давлением, расходом, утечками и уровнем.

Функции управления

• Регулирование давления
• Регулирование расхода
• Контроль утечек
• Управление уровнем

Особенности

• Привод от сетевого давления, автономная работа — полностью автоматическая
• Управление соленоидом с низким энергопотреблением
• Совместимость с широкими диапазонами давлений и напряжений
• Доступны варианты нормально открытый (NO) и нормально закрытый (NC)
• Линейный датчик положения для обратной связи по положению клапана
• Конструкция для обслуживания в линиии для простоты ремонта
• Опциональное приподнятое седло из нержавеющей стали, стойкое к кавитации
• Гибкая конструкция, позволяющая легко добавлять опции

Принцип действия
HMC-SS оснащён двумя 2-ходовыми соленоидными пилотами, взаимодействие которых определяет открытие главного клапана по команде электронного контроллера. Входной (upstream) соленоид подаёт давление в верхнюю управляющую камеру, перемещая диафрагму в сторону закрытия; выходной (downstream) соленоид стравливает верхнюю камеру, перемещая главный клапан в сторону открытия. Скорости открытия и закрытия регулируются настраиваемыми игольчатыми клапанами, а положение клапана отображается аналоговым/линейным датчиком. При загрязнении воды в трубопроводе (коррозионные примеси или механические включения) для управляющей цепи можно использовать внешнюю рабочую жидкость.

Технические характеристики

• Серия: Hydromodul-C
• Типичная ссылка продукта: HMC-SS (вариант с электронной системой управления)
• Привод: два 2-ходовых соленоидных пилота (вход и выход)
• Обратная связь по положению: аналоговый / линейный датчик положения
• Регулировка скорости: настраиваемые игольчатые клапаны для открытия и закрытия
• Работа: привод от сетевого давления, полностью автоматическая
• Опции соленоида: низкое энергопотребление; поддержка широких диапазонов напряжения
• Конфигурации: доступны Normally Open (NO) и Normally Closed (NC)
• Обслуживание: конструкция для обслуживания в линии облегчает техобслуживание
• Материалы / опции: доступно приподнятое седло из нержавеющей стали (устойчивое к кавитации)
• Рабочая жидкость управления: вода из трубопровода или внешняя рабочая жидкость для загрязнённых трубопроводов
